Folien stanzen

Folien stanzen erlaubt passgenaue Konturen bei technischen Folienmaterialien – für optisch saubere und funktional zuverlässige Ergebnisse. Krückemeyer bietet diese Dienstleistung auf Basis Ihrer Wunschmaterialien an.

Fertigungsmöglichkeiten Anfrage senden

Folien stanzen individuell

Technik	Stanzen per mittels Bandstahlschnitt-Werkzeug
Arbeitsbreite	bis 600 mm
Dicke	bis 10 mm
Toleranzen	±0,5 mm

Beim Flachbett- bzw. Hubstanzen werden Folien per Hub mit einem Bandstahlschnitt-Werkzeug in nahezu jede 2D-Form individuell gestanzt.

Technik	Fortlaufendes Stanzen mittels Stanz-Zylinder-Werkzeug
Arbeitsbreite	bis 250 mm
Dicke	bis 2 mm
Toleranzen	±0,5 mm

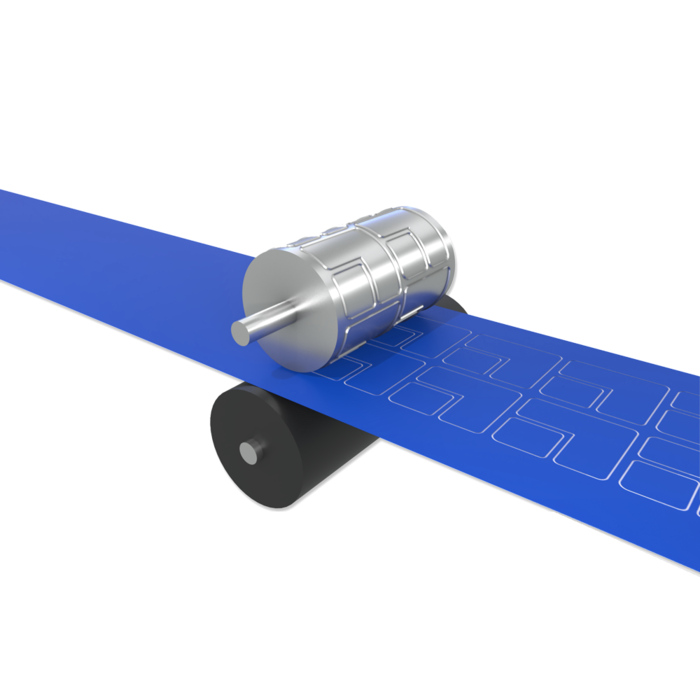

Beim klassischen Rotationsstanzen wird das Folienmaterial im laufenden Prozess mit Stanzzylinder und Werkzeug ausgestanzt. Das ist ideal, um große Stückzahlen zügig, wirtschaftlich und gleichbleibend präzise zu fertigen.

Technik	Register- bzw. punktgenaues Stanzen mit Kameratechnologie
Arbeitsbreite	bis 600 mm
Toleranzen	±0,2 mm

Servo-Rotationsstanzen ermöglicht das punkt- und registergenaue Stanzen von Folien mithilfe von Kameratechnik. Bei Folien mit beispielsweise elektronischen Komponenten wird nur an exakt definierten Stellen gestanzt, damit die Funktionsbereiche intakt bleiben.

Technik	Materialabtrag Schicht für Schicht
Feature I	Unterschiedliche Formen verschiedener Lagen
Feature II	Innen-Ausstanzungen individuell
Feature III	Stanzen ohne Unterlage zu verletzen

Beim Kiss-Cut-Stanzen von Folien stanzen wir auf Trägermaterial, ohne die Unterlage zu durchtrennen. Auf Wunsch lassen sich auch mehrlagige Folien bzw. Laminataufbauten gezielt bearbeiten – jede Schicht separat und in definierter Stanztiefe.

Technische Folien	Elektronik \| Thermo \| uvm.
Schutzfolien	Oberflächenschutz \| Produktschutz
Metallfolien	Aluminium \| Kupfer \| Bedampfungen
Kunststofffolien	PE \| PP \| PTFE \| PI \| PVC \| uvm.
Selbstklebende Materialien	Selbstklebend ausgerüstete Folien
Nicht-klebend	Folien ohne Klebeschicht

Verarbeitet werden können nicht-klebende sowie ein- und doppelseitig klebende Folien, wenn sie als Stanzteil benötigt werden – etwa passgenau für Ihr Bauteil. Grundsätzlich ist Stanzen bei allen Folienmaterialien möglich und sich das Material sauber schneiden und wickeln lässt.

Klebepunkte	Individuelle Durchmesser
Klebestreifen	Individuelle Abmessungen
Individuelle Klebestanzteile	Alle 2D-Formen
Klebepads- & Sheets	Individuelle Abmessungen
Trägermedien	Rollen- & Bogenware \| Einzelteile

Wir fertigen Ihre Stanzteile in der Regel auf einem silikonbasierten Trägermaterial. So erhalten Sie die Teile wahlweise als Rollenware, Bogenware oder einzeln – passend zu Ihrem Prozess.

Häufige Fragen zum Folien stanzen

Beim Folien stanzen werden technische Folien konturgenau in definierte Geometrien gebracht – exakt abgestimmt auf Bauteil, Funktion und Montageprozess.

Das Verfahren eignet sich besonders, wenn:

präzise Passformen erforderlich sind
filigrane Innenkonturen oder Aussparungen benötigt werden
Dicht-, Isolier- oder Schutzfunktionen integriert werden sollen
automatisierte Applikationsprozesse unterstützt werden müssen

Gestanzte Folien sorgen für reproduzierbare Qualität und eine effiziente Weiterverarbeitung.

Verarbeitet werden nahezu alle marktüblichen technischen Folien, unter anderem:

PET-Folien (z. B. Polyesterfolien)
PVC-, PP- oder PE-Folien
Funktions- und Schutzfolien
Isolier- und Distanzfolien
Selbstklebend ausgerüstete Folien
Mehrschicht-Laminate

Zusätzlich sind Materialkombinationen durch Laminieren oder das Ausrüsten mit Transferklebeschichten möglich.

Die Fertigung erfolgt mit engen Toleranzen und hoher Wiederholgenauigkeit.

Durch optische Messtechnik (z. B. Zeilenkamera) werden Prozessfähigkeit und reproduzierbare Qualität dokumentiert. Auch komplexe Konturen oder kleinste Durchbrüche sind realisierbar – abhängig von Materialart und -stärke.

Je nach Kundenanforderung sind verschiedene Lieferformen möglich:

Einzelteile lose
Auf Rolle (Endlos- oder Einzelstanzung)
Auf Bogen
Kreuzspulen
Mit Abziehhilfe (Fingerlift)
Mit Positionierhilfen
Mit modifizierter Schutzabdeckung (Papier- oder Folienliner)
Mehrlagige Verbundlösungen

Die Ausführung wird exakt auf den Applikationsprozess abgestimmt – manuell, halb- oder vollautomatisch.

Die Wirtschaftlichkeit hängt unter anderem ab von:

Materialtyp und Folienstärke
Komplexität der Stanzkontur
Werkzeugkosten
Stückzahl und Abrufmenge
Zusatzprozessen wie Laminieren oder Kaschieren
Gewünschter Verpackungs- und Lieferform

Durch modulare Fertigungsprozesse können sowohl Prototypen als auch Serien wirtschaftlich umgesetzt werden.

Für eine präzise Kalkulation sind hilfreich:

Technische Zeichnung (inkl. Toleranzen)
Materialvorgabe oder funktionale Anforderungen
Abmessungen und Folienstärke
Selbstklebend oder nicht selbstklebend
Gewünschte Lieferform
Projekt- oder Jahresmenge

Je detaillierter die Informationen, desto zielgerichteter kann die Lösung ausgearbeitet werden.

Muster und Vorserien können kurzfristig gefertigt werden, sofern die gewünschten Materialien sich auf Lager befinden oder schnell beschafft werden können.

Dank flexibler Prozessketten und eigener Konfektionierung sind schnelle Entwicklungszyklen möglich – ideal für Tests, Validierungen oder Serienanläufe.
